多用真空过滤机是一种过滤设备,适用于选矿冶金、地质、化工、建材、石油、造纸等部门的实验室和小型工厂进行产品脱水和固液相分离时使用。 该机外型美观，操作方便，性能稳定，过滤效率好，一机多用，对于难滤矿物和溶度较低矿浆的过滤。

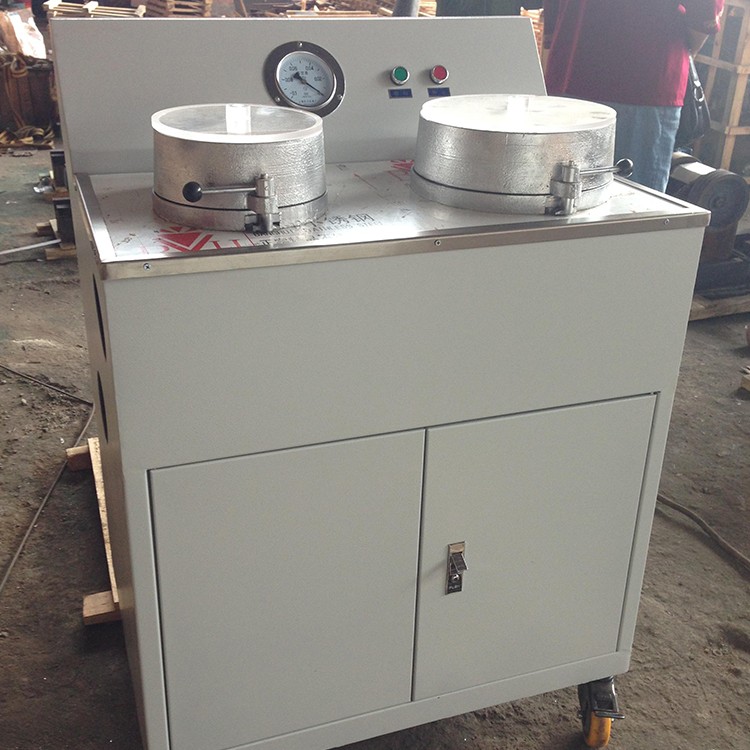

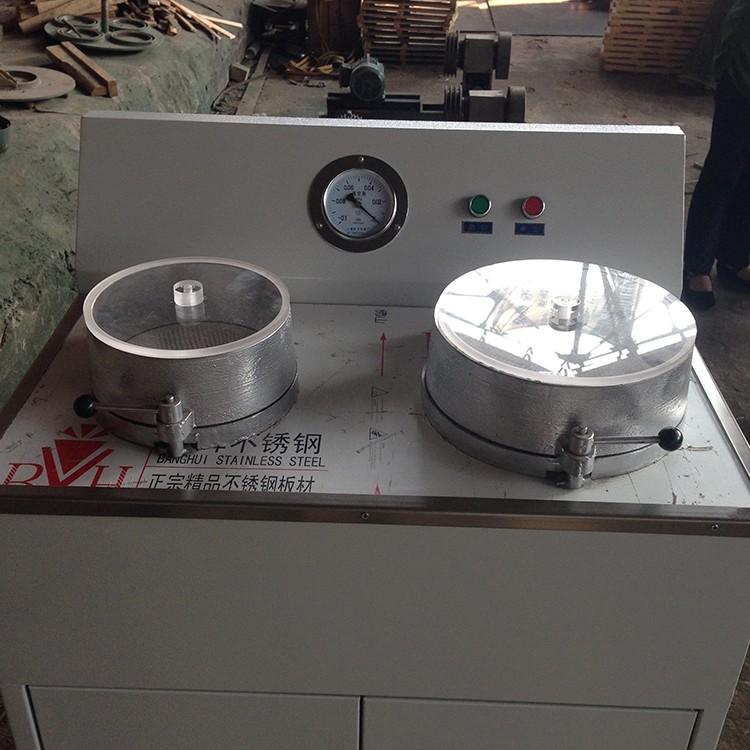

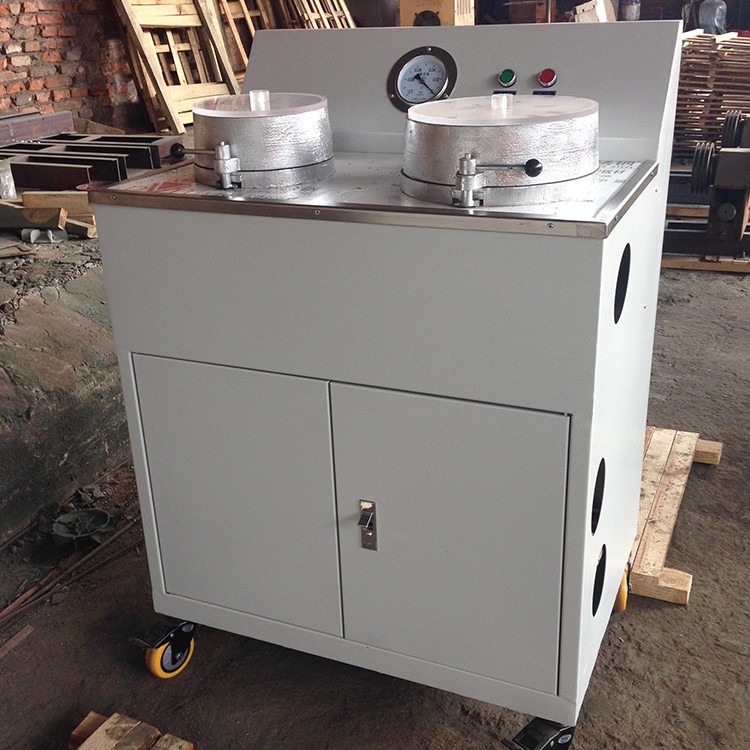

产品结构及工作原理： 该设备主要由机箱,真空泵,过滤盘,吸盘,电器,连接管道等组成.两个容量不同的过滤盘固定在机箱的上面,不同量的矿浆可以直接倾入相应的盘内进行过滤.吸盘是活动的,位于机箱的侧面,由一根软管与机箱连接,是为从以沉淀的矿浆上部抽出澄清水而设置..
DL-5C型过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、电磁阀以及真空管道组成。

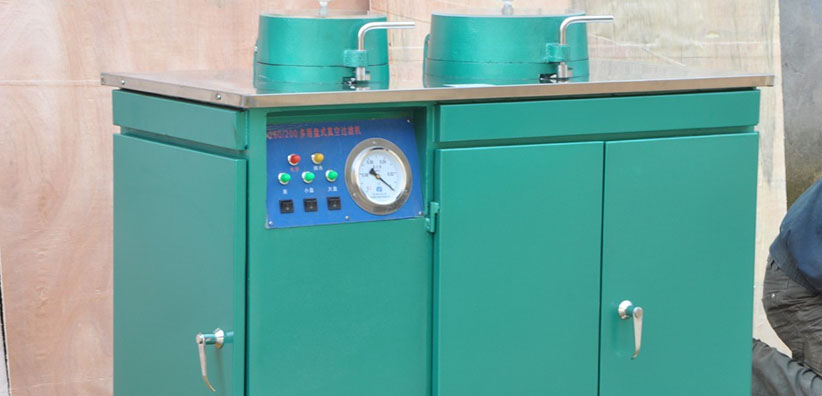

DL-5、XTLZ型盘式多用真空过滤机用于地质、冶金、煤炭、建材、矿山、学校等科研试验单位在开展矿物可选性实验工作中，作为浮选、重选、磁选等作业后脱水，检测样品时固液分离。机器主要由真空泵、分水滤气器、真空负压罐及两个过滤盘组或其排水通过自控装置自动排水，达到固液分离的目的。
该设备是一种能间断或连续过滤的实验室型过滤设备，可作为产品脱水，固液分离时使用，结构简单，操作，维护方便，过滤效果高，适应性强，对难滤矿物和浓度较低的 矿浆的过滤，效果为显著。
该机是一种能间断或连续过滤的实验室型过滤设备，适用于选矿，冶金，地质，化工，建材，石油，造纸，人造晶体等部门的实验室和小型工厂进行产品脱水，固液相分离时使用。
该设备具有结构简单，操作，维护方便，运转性能稳定，过滤效率高，一机多用等优点，对难滤的矿物和浓度较低的矿浆，效果尤为显著。
盘式真空过滤机主要技术参数
型号 | ZL-φ260/200 | DL-5C |
滤盘直径 Filter disk diameter | 大盘φ260mm小盘φ200mm Large-sized disk;φ240mm | 大盘容量φ240mm小盘φ120mm Small-sized disk;φ120mm |
滤盘容量 Filter disk capacity | 大盘容量4.2升，小盘容量2.5升 Large-sized disk;3.6 liters | 大盘容量3.6升，小盘容量0.64升 Small-sized disk;0.64 liters |
矿浆溶度 Pulp density | 10%-30%左右 10%-30%左右 | |
矿浆粒度 Slurry particle size | ≦0.5mm ≦0.5mm | |
过滤样品重量 Filtering sample weight | 大盘成饼干重不 超过500克，小盘成饼干重不超过100克。 The net weight of cement pat on large-sized disk is not more than 500grams,and the net weight of cement pat on small-sized disk is not more than 100 grams | |
过滤时间 Filtering time | 一般物料5-10分钟 5-10 minutes for normal materials | |
整机耗电量 Power consumption of A complete set | 1.5KW Less than 1.5kw | |
外形尺寸 Overall dimensions | 长*宽*高800*580*1100 Lengthxwidthxheight 800*580*1100mm | |
总重量 Total weight | 约160kg About 160kg | |
