XFD-12多槽浮选机

产品简介

┃多槽浮选机操安装、调试、操作

浮选机安装在工作台上，可用四个底座螺丝调整水平；
电动机接电时，应检查气旋转方向、要求电动机带动的主轴叶轮按顺时针方向转动；
浮选机的转速是由直接位于机盖上面的手把调节。只有当机器运转时才能调节转速；
浮选机叶轮升降是通过摇动手柄，同时拉出小把手实现。注意叶轮升降过程中，小把手不能放回；待位置确定后放回。同时注意小把手拉出、放回要轻放。升降机构为适应搅拌条件，可固定于任何需要的高度。
叶轮、定子、空心轴可换。其叶轮与主轴右旋螺丝联接，定子与空心套左旋螺丝联接，空心轴与机头左旋联接，更换时注意旋转方向；
循环筒（13）由三根橡胶带均称地与定子连接；
转速表与主轴可根据需要接通或脱开，把转速表逆时针转动90°即可接通读转数，顺时针转动90°时则脱开。
机盖安装注意机盖上的转速表联轴节必须对准衬套中心孔，调速螺丝旋到高位置时，才能压紧固定螺母.
三角皮带安装：将电机固定轴沿机头孔滑动，调好松紧度，拧紧机头两边的固定螺丝，将电机固定，适当加大量皮带的中心距，可获得较高的主轴转速，相反适当减小中心距则可能获得较低的转速。
擦洗器安装：卸下空心轴，拧上附件XFD-12-00-05轴承压盖，在主轴螺丝上安装附件XFD12-00-03单向搅拌叶轮或XFD-12-00-04双向搅拌叶轮，XFD-12-00-02搅拌箱安装在底座方孔上。通常以70%-75%高浓度矿浆，转速约800转/分时，擦洗效果好。



┃多槽浮选机保养及注意事项

空心轴上的气门是气路切断和接通的主阀门，流量计上的阀门是微调阀门，注意启闭顺序，防止矿浆冲入流量计内。开启时应为：启动电机-开主阀门-开微调阀门；停机时应为：关主阀门-停电动机。
空心轴上端的密封圈应定期检查，防止因其损坏而使矿浆漏入轴承而破坏。
安装及检修后，初运转时均应检查在清水中的气密性，即在关闭主阀门，启动主轴，启动后在定子四周无气泡射出，所加清水应与槽子的名义容积相符，其转速为不从循环筒抽筋空气时的高转速。
本机运转部分的润滑无特殊要求；转速表定期注入仪表油。
流量计脱离系统后，本机的吸气量发生很大变化，使用时应注意

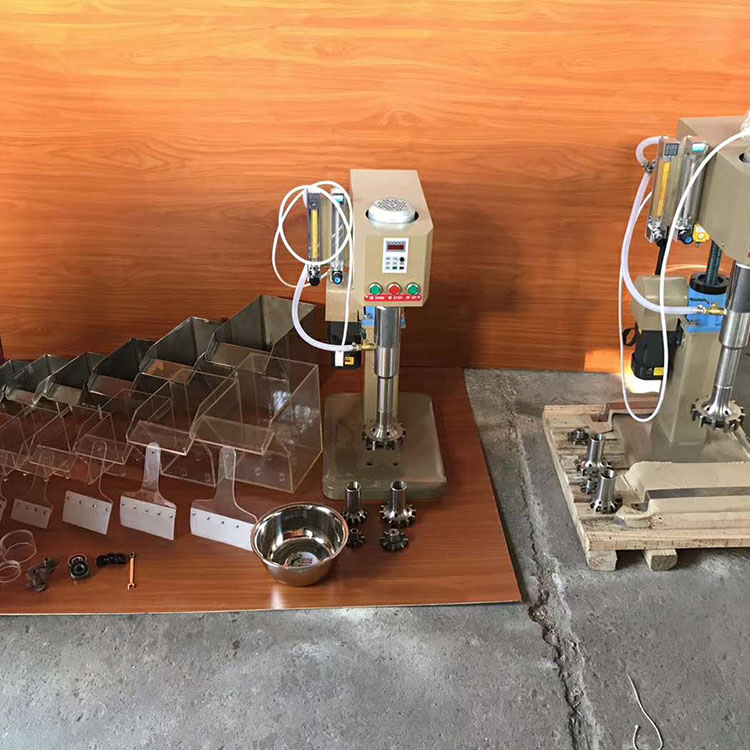

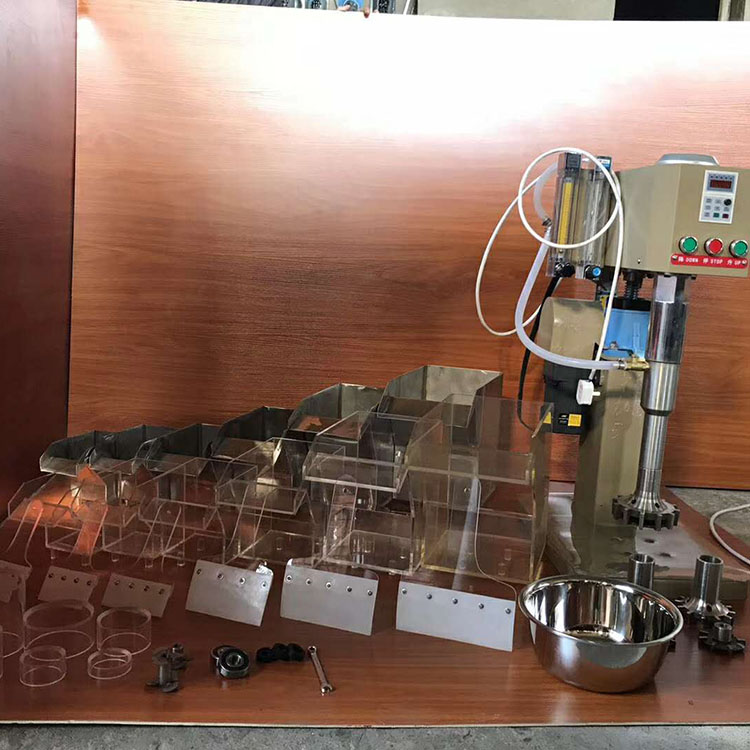

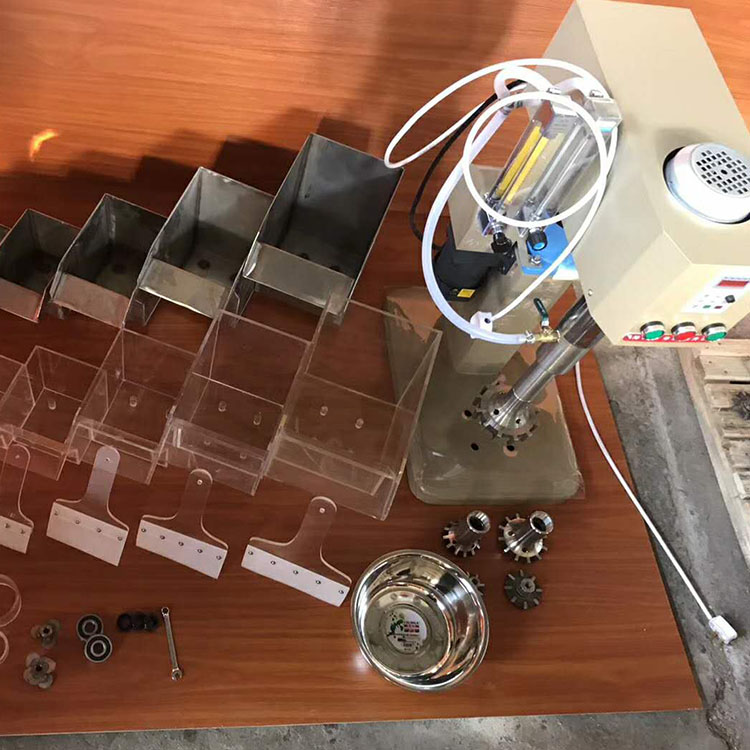

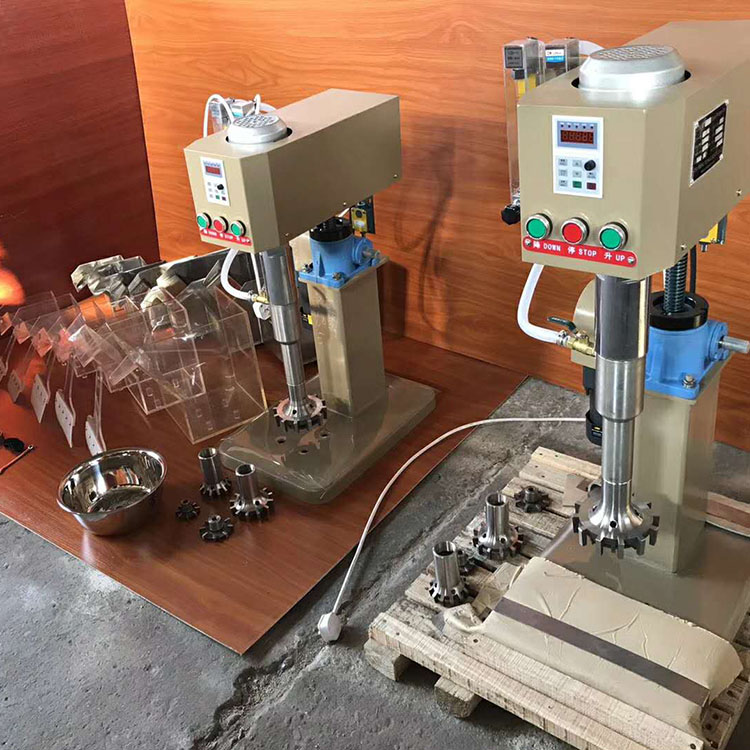

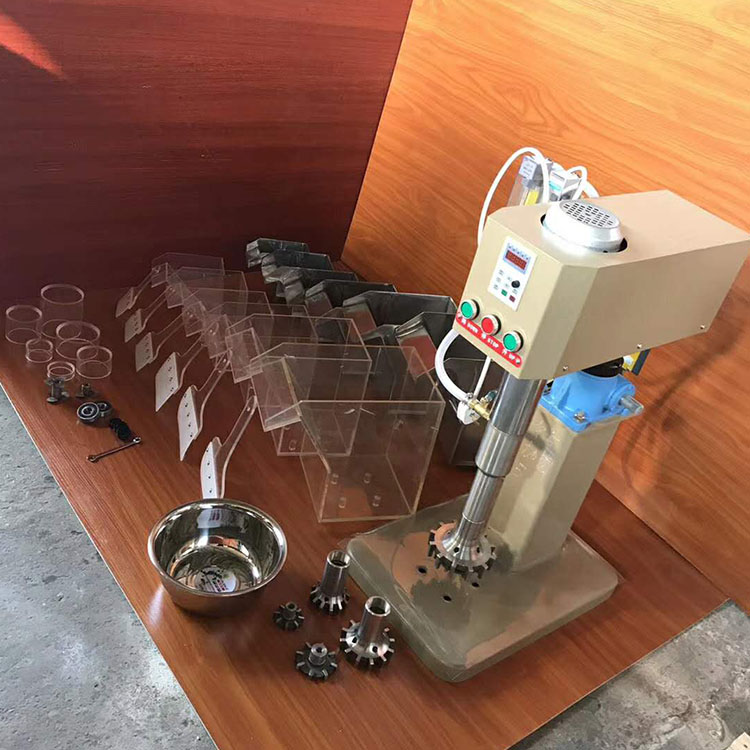

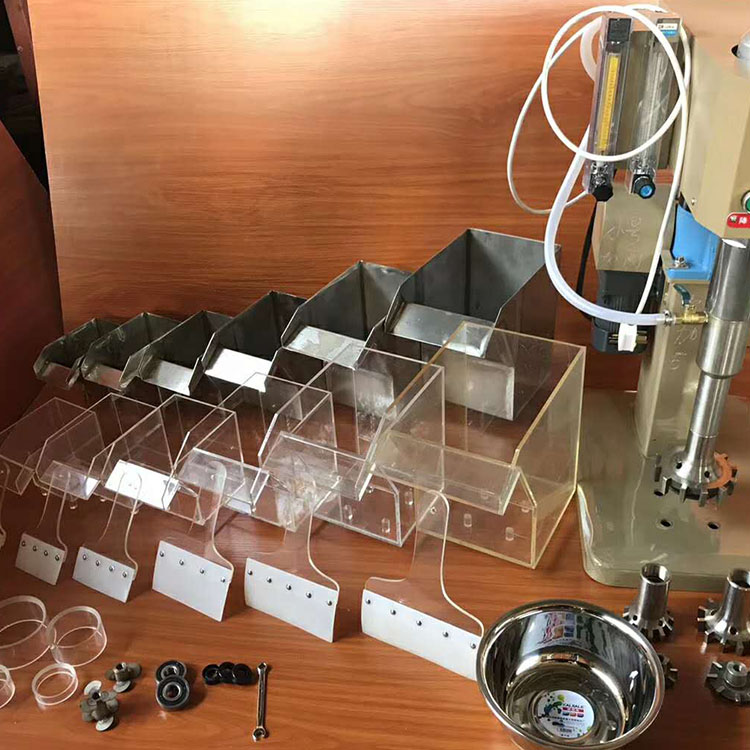

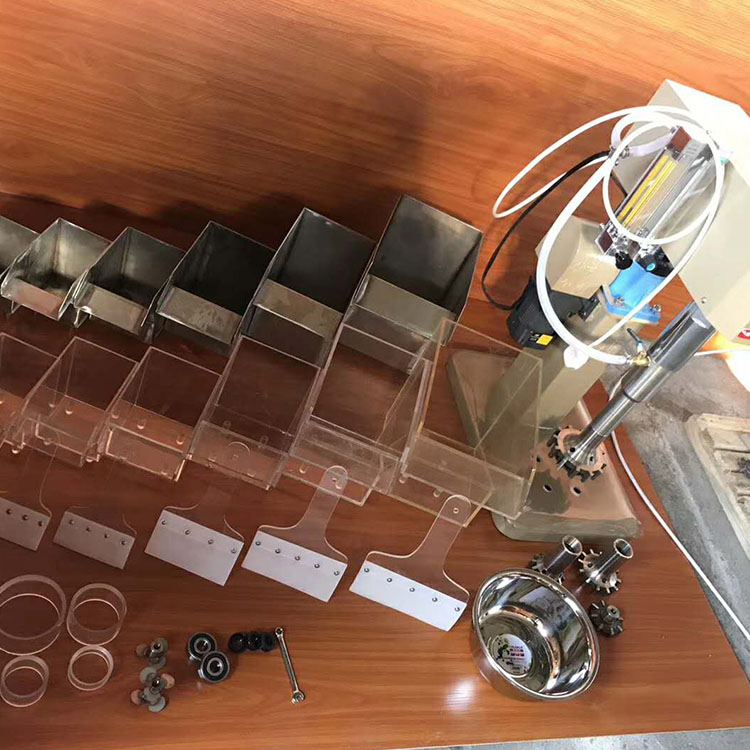

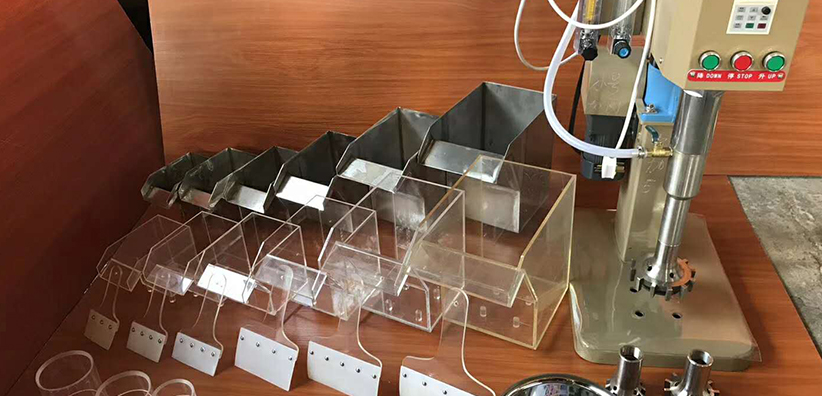

产品图片
