  • 筛分,脱水作用
  • 使用寿命长
  • 大处理量,移动方便
滚筒筛

滚筒筛

免费咨询

应用范围:矿山,煤炭,电力,建筑,化工

适用物料:沙石,沙土,砂金矿、煤、焦炭、白灰等潮湿易堵塞物料

处理能力:100-120t/h

拨打热线立享优惠

15679761286

产品简介

滚筒筛是分选技术中应用非常广泛的一种机械,是通过对颗粒粒径大小来控制垃圾分选的,分选精度高。滚筒筛的筒体一般分几段,可视具体情况而定,筛孔由小到大排列,每一段上的筛孔孔径相同。



滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。


滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,



不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。



滚筒筛是由滚筒、机架、漏斗、减速器、电动机五个部分成。矿物进入滚筒后,一方面随着滚筒转动而被筛选,一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。


   滚筒筛做工精细,坚固耐用,钢架以型钢焊接,漏斗容积大,为钢板接而成。设有多个漏斗分别出料。漏斗嘴子以法兰连接,可向两侧或一侧料,便于拉运或自流,提高了产量,防止堵料磨损筛网,耽误生产。

 适宜筛分各种性质的物料如:砂金矿、煤、焦炭、白灰等潮湿易堵塞物料,筛下产品最大<100mm,中间10~50mm,最细可达 ≤3mm以下 。

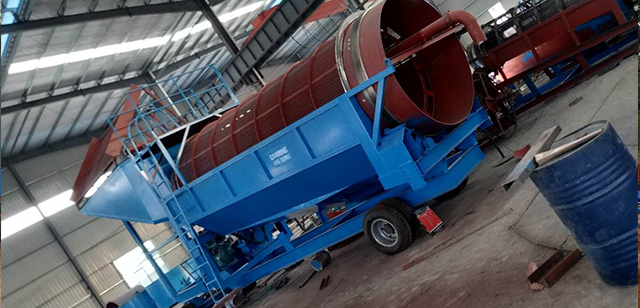

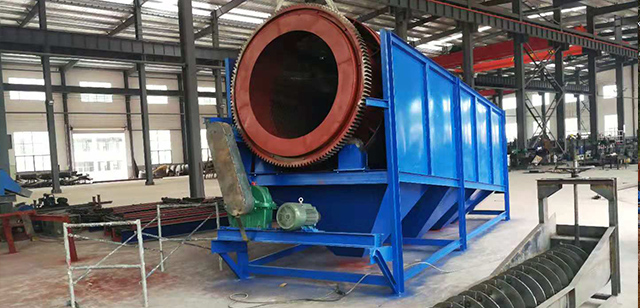

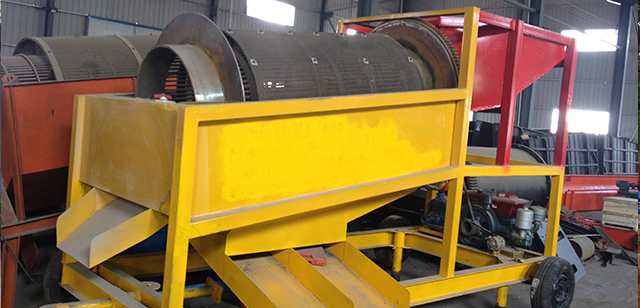

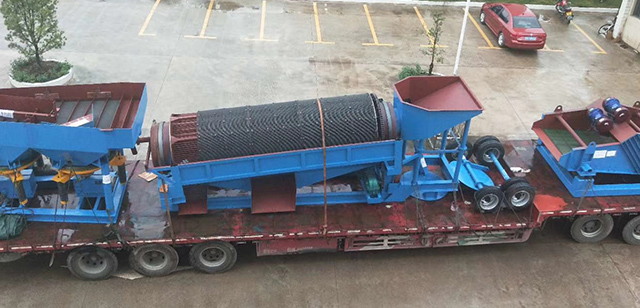

产品图片

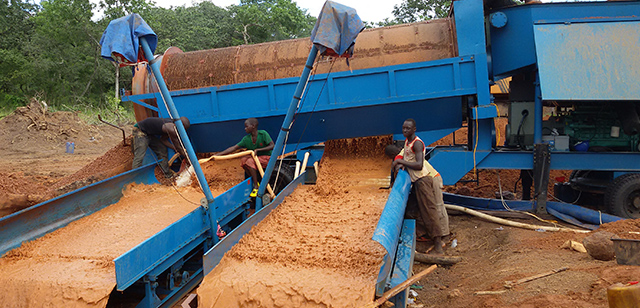

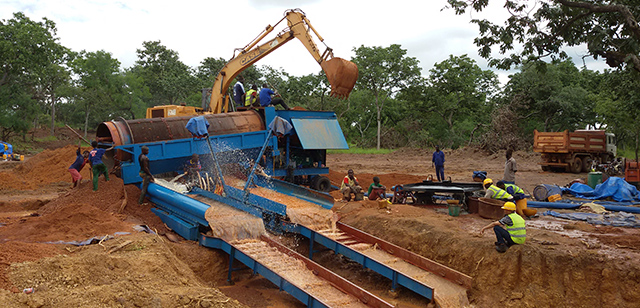

客户现场


性能特点

滚筒筛沙机性能特点:



1 、筛孔不易堵塞。



2 、运行平稳,噪声较低。



3 、结构简单,维修方便。



4 、整机可靠性高,一次性投资较少。



5 、采用特制筛网,筛分效率高,使用寿命长 。

技术参数

型号

处理量
t/h

功率
kw

筛筒直径
mm

筛筒长度
mm

筛下粒度
mm

外型尺寸
长×宽×高
mm

重量
kg

GT1015

50

4.0

1000

1500

<3~10

3000*1400*2145

2200

GT1020

100

5.5

1000

2000

3460*1400*2145

2800

GT1225

160

7.5

1200

2500

4146*1600*2680

4200

GT1530

250

11

1500

3000

4460*1900*2820

5100

GT1545

350

15

1500

4500

5960*1900*3080

6000

GT1848

450

22

1800

4800

6500*2300*4000

7500

GT2055

600

30

2000

5500

7500*2500*4000

8600

注:1、以上参数以滚筒筛分机给料最大<200mm,平均粒径在80mm左右的物料为依据。
   2、滚筒筛分机防堵装置按用户要求设置。
   3、当滚筒筛分机筛下粒度<3mm时产量相应降低。
   4、可根据用户需要定制特殊规格。
