  • 一次得出最终精矿
  • 回收率高
  • 富矿比高
选矿摇床

选矿摇床

免费咨询

应用范围:矿山选矿 废旧金属提铜

适用物料:2-0.037毫米砂金矿机矿泥级的物料

处理能力:1t/H

拨打热线立享优惠

15679761286

产品简介

6S玻璃钢摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程时仍可保持床面运行平衡,弹簧放置在箱体内,结构紧凑,且能一次得出最终精矿和最终尾矿。

本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部份组成

电动机通过皮带传动使大皮带轮14带动曲轴7旋转,摇杆5随之作上、下运动,摇杆向下运动时,肘板6推动后轴11和往复杆2向后移动,弹簧9受到压缩。床面是通过联动座1和往复杆2相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受弹簧的伸张力推动,床面随之向前运动。

床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。

床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角为450)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.50左右的向下倾斜,用于选 别 粗砂的摇床则在纵向有10—20倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。

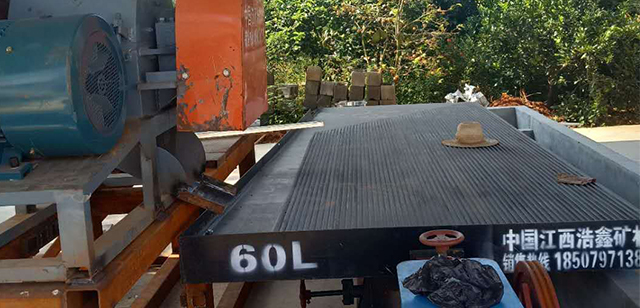

产品图片

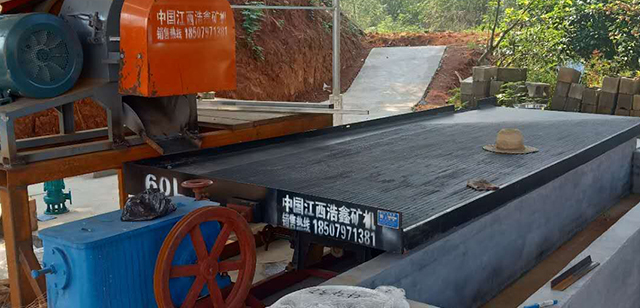

客户现场



性能介绍

床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角为450)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.50左右的向下倾斜,用于选 别 粗砂的摇床则在纵向有10—20倾斜,在精矿端床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角为450)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.50左右的向下倾斜,用于选 别 粗砂的摇床则在纵向有10—20倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。抬高。纵向坡度的大小借支撑机构上的螺栓调节。

技术参数

型号

6-s 7.6

6-s 4.08

6-s 1.95

6-s 0.5

床面类型

粗沙床面

细沙床面

矿泥床面

三种床面都可选

床面选矿面积m2

7.5

7.6

7.6

4.08

1.95

0.5



床面

尺寸

mm

长度

4500

4500

4500

3000

2100

1100

传动端宽度

1850

1850

1850

1320

1050

500

精矿端宽度

1550

1550

1550

1100

850

430

最大给矿粒度mm

2





0.5

0.074

矿砂-2

矿泥-0.1

矿砂-2

矿泥-0.074

矿砂-2

矿泥-0.074

处理能力t/h

1-1.8

0.5-1

0.3-0.5

0.4-1.5

0.3-0.8

0.05-0.2

给矿浓度%



20-30

18-25

15-20

10-30

冲程mm

16-22

11-16

8-16

6-30

12-28

9-17

冲次r/min

220

250

280

210-320

250-450

280-460

耗水量t/h

0.7-1

0.4-0.7

0.4-0.7

0.3-1.5

0.2-1

0.1-0.5

刻槽断面形状

矩形

锯齿波

三角形

三种都可选

三种都可选

三种都可选

电机功率

1.1

1.1

1.1

1.1

1.1

0.5
