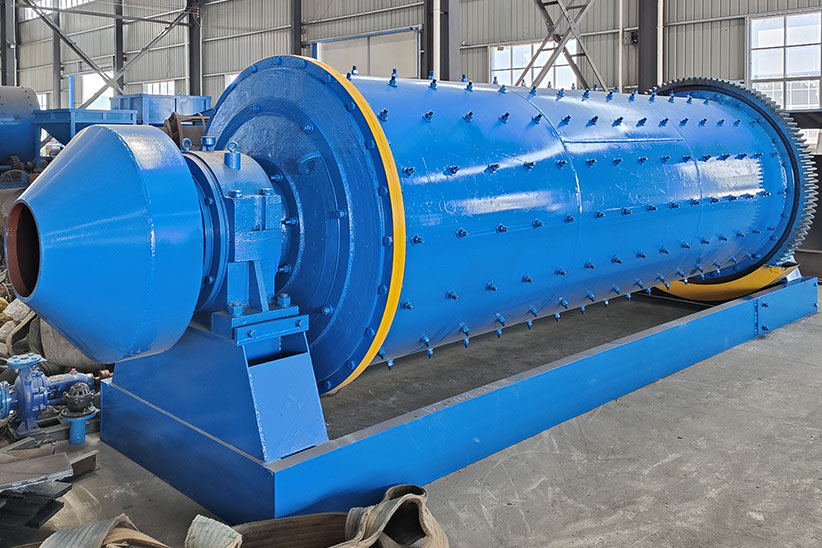

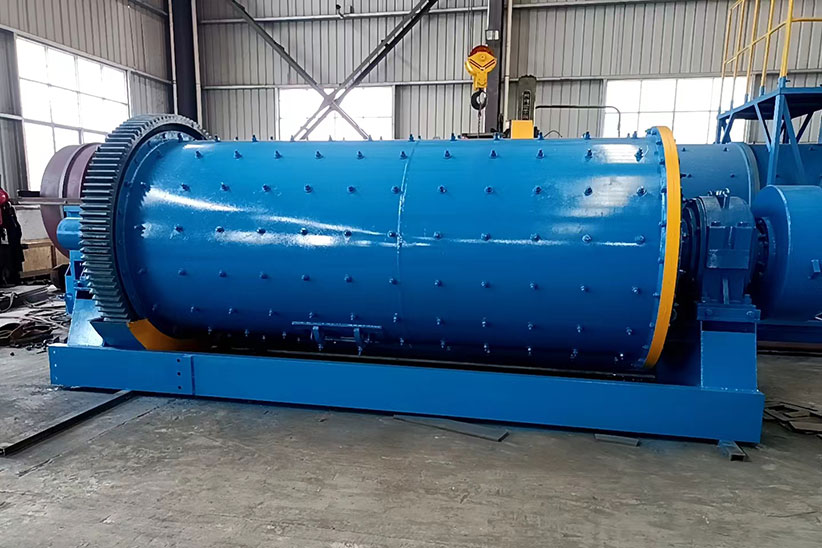

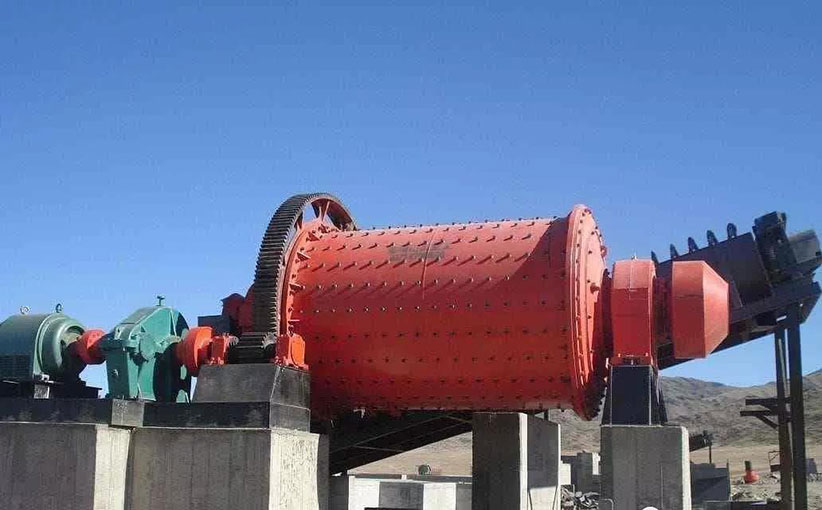

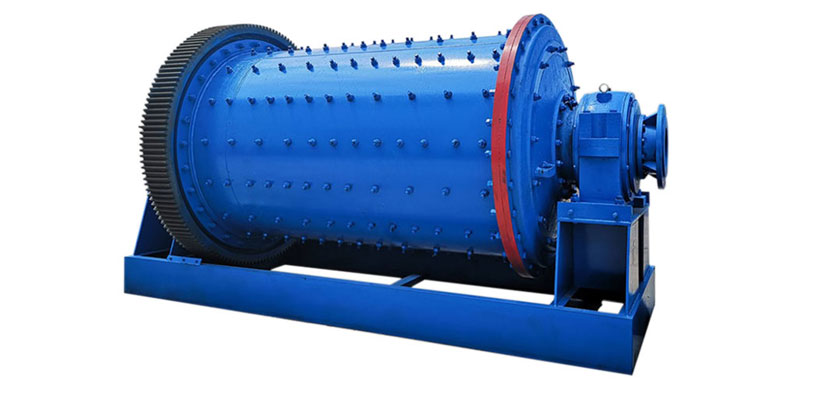

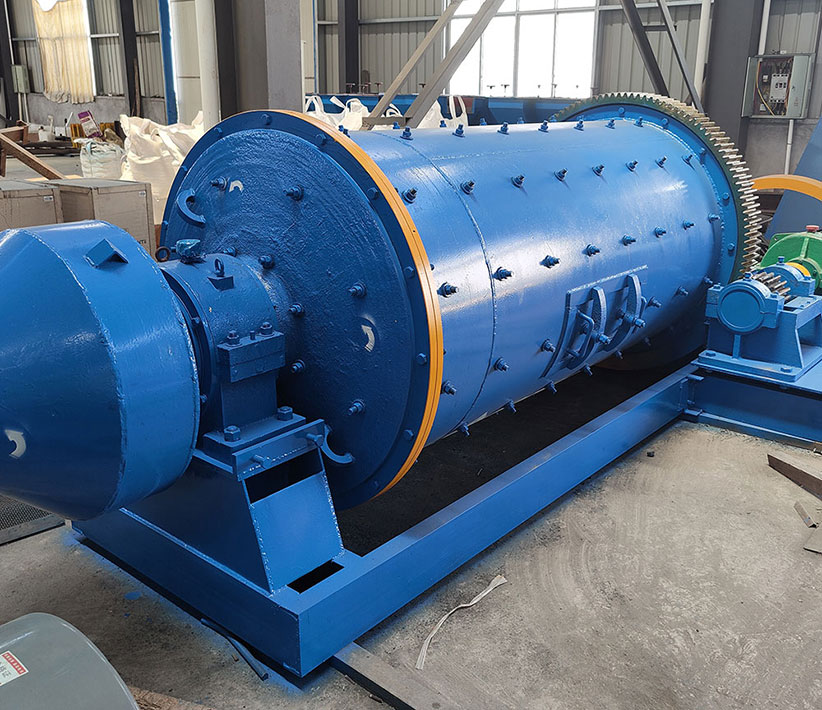

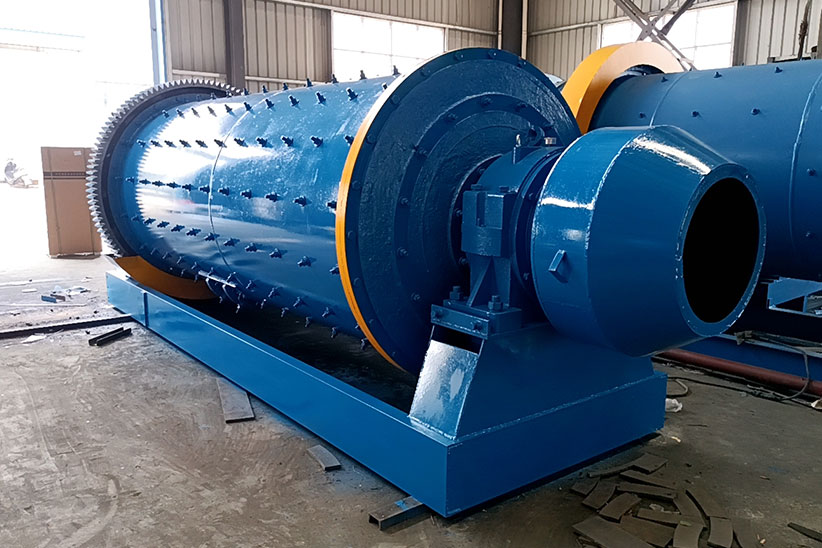

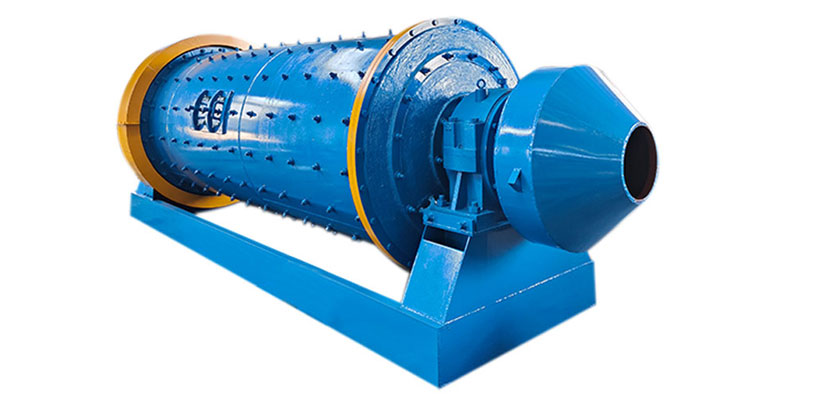

格子型球磨机是一种高效磨矿设备，采用独特的强制排矿设计，在排料端装有排矿格子板，可快速排出矿浆，减少矿石过磨，提高磨矿效率。相比溢流型球磨机，其磨矿效率可提升20%~30%，且产品粒度更均匀。
格子型球磨机采用气动离合器，接合平稳、传递扭矩大，并配备动压润滑系统，降低启动电流，减少能耗。
格子型球磨机轴承采用活塞环式密封，确保运行稳定。
格子型球磨机既可用于湿式磨矿，也可用于干式磨矿，广泛应用于矿山、建材、化工等行业，适用于中低硬度物料的粉磨，是提升选矿效率的理想选择。
1、排料端装有格子板，强制排出矿浆，减少过磨，提高效率。
2、格子型球磨机比溢流型球磨机产能高20%~30%，处理能力更强。
3、排矿速度可控，确保产品粒度分布更均匀。
4、格子型球磨机支持干式和湿式磨矿，适用中低硬度物料。
5、格子型球磨采用动压润滑降低启动电流，气动离合器传递扭矩大，运行可靠。
|
规格型号 | 筒体转速(r/min) |
装球量(t) |
进料粒度(mm) |
出料粒度(mm) |
产量(t/h) |
电机功率(kw) |
|---|---|---|---|---|---|---|
| Φ900×1800 | 36~38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 |
| Φ900×2100 | 38 | 1.3-1.4 | ≤15 | 0.075-0.83 | 0.7-3.5 | 18.5 |
| Φ900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 |
| Φ1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 |
| Φ1200×2800 | 32 | 3.3-3.5 | ≤25 | 0.075-0.6 | 2-6 | 30 |
| Φ1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 |
| Φ1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 |
| Φ1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 |
| Φ1500×3500 | 27 | 6.75-6.4 | ≤25 | 0.075-0.4 | 3-7 | 75 |
| Φ1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3.5-12 | 110 |
| Φ1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 |
| Φ1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 |
| Φ1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 115 |
| Φ1830×3000 | 24 | 18 | ≤25 | 0.074-0.4 | 4-10 | 130 |
| Φ1800×3600 | 24 | 10.6-11.4 | ≤25 | 0.075-0.4 | 5-22 | 130 |
