螺旋分级机通过重力沉降与螺旋机械输送相结合，实现矿浆的精准粒度分级。矿浆进入槽体后，粗颗粒快速沉降并由螺旋叶片推送至返砂口，细颗粒则随溢流排出，完成高效分离。

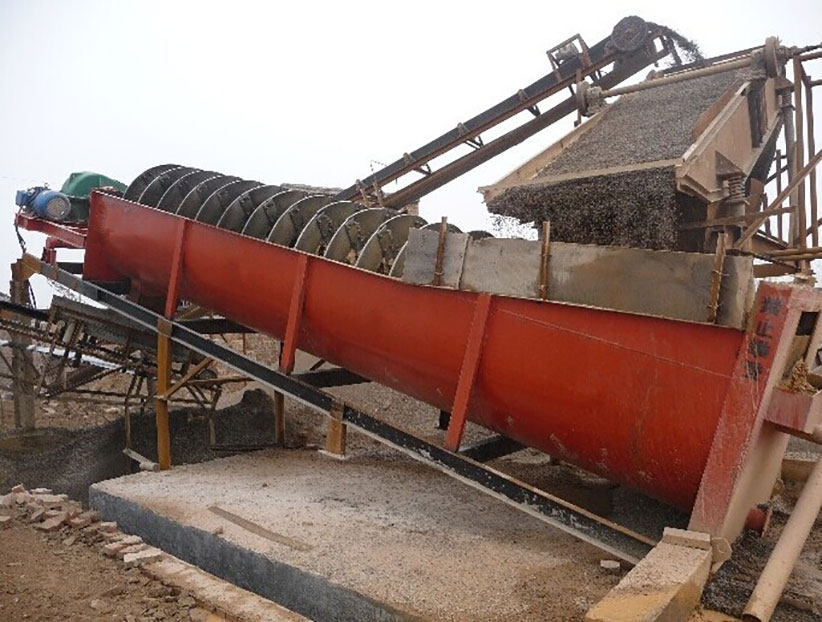

螺旋分级机是一种广泛应用于选矿行业的高效分级设备，主要用于与球磨机配合组成闭路循环系统，实现矿砂的分级与分流。同时，螺旋分级机也单独用于砂石矿洗矿脱泥和粒度分级。螺旋分级机运行可靠、操作便捷，可显著提升选矿效率。

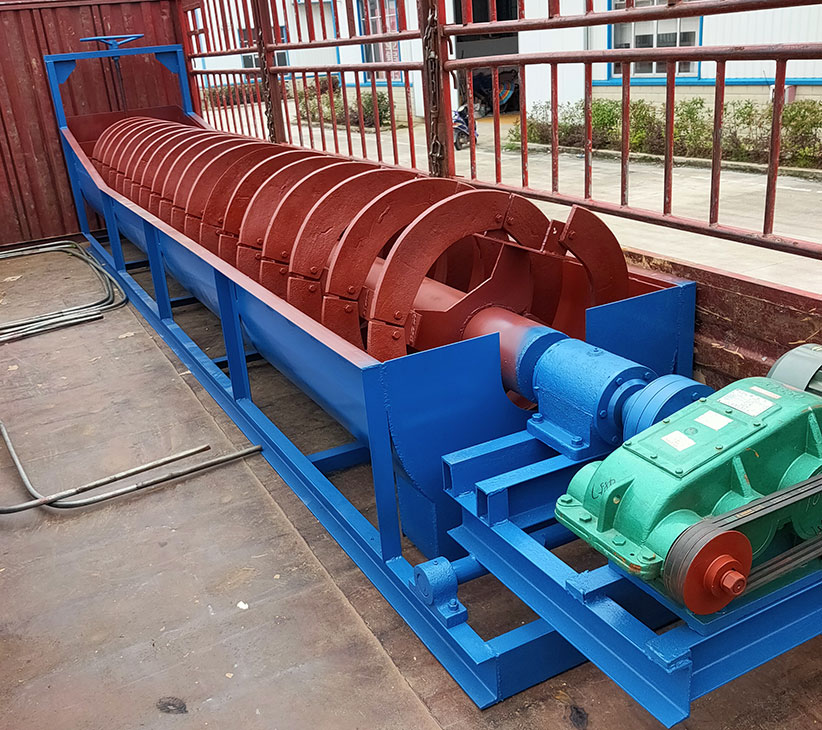

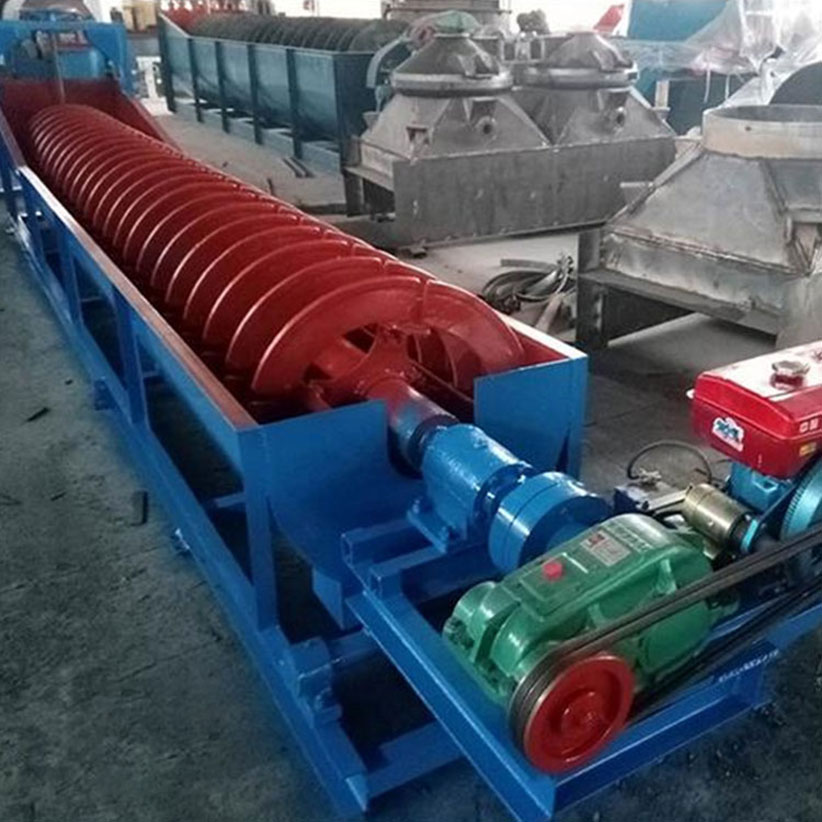

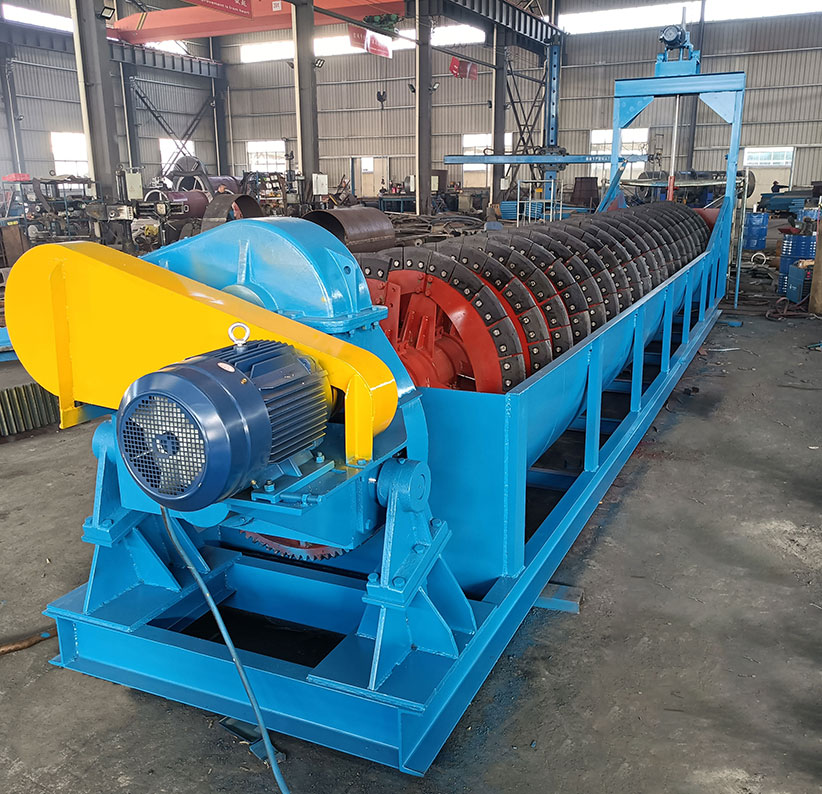

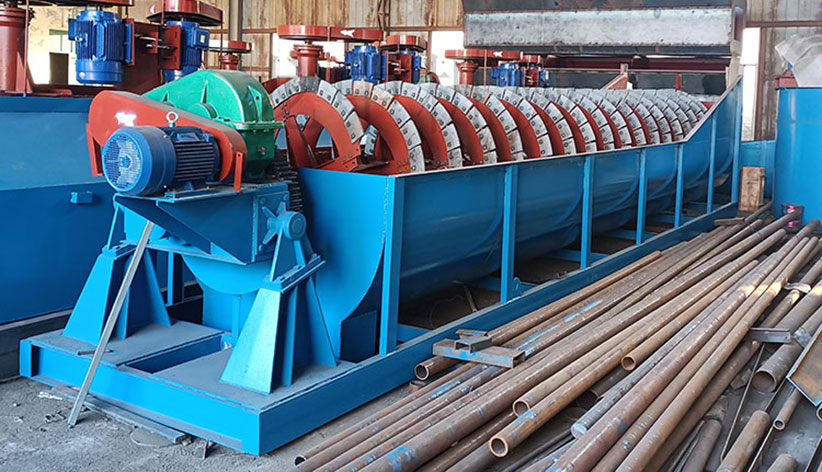

螺旋分级机主要由螺旋轴、升降机构、螺旋叶片、支座、槽体、传动装置构成。螺旋分级机按照结构又可分为单螺旋分级机、双螺旋分级机、
高堰式螺旋分级机和沉没式螺旋分级机。
1、多种型号高堰式/沉没式/单螺旋/双螺旋分级机，适应不同分级需求
2、螺旋分级机采用耐磨高强度螺旋叶片，使用寿命延长3-5倍
3、螺旋分级机电机采用变频调速控制，适应不同物料要求
4、可用于闭路磨矿、洗矿脱泥、矿砂分级等多场景，一机多用
类型 | 型号 | 螺旋直径 (mm) | 螺旋转速 (r/min) | 水槽 | 倾斜角 （°'） | 生产能力 Capacity | 功率 (Kw) | 重量 (Kg) | |||
长 (mm) | 宽 (mm) | 溢流量 (m³) | 返砂量 (m³) | 传动电机 | 提升电机 | ||||||
高堰式 单螺旋 | FLG-5 | 500 | 8.5-11.5 | 4500 | 555 | 14°-18°30' | 32 | 143-261 | 1.1 | 0 | 1600 |
FLG-7 | 750 | 4.5-9.9 | 5500 | 830 | 14°-18°30' | 65 | 256-564 | 3 | 0 | 2900 | |
FLG-10 | 1000 | 3.5-7.6 | 6500 | 1112 | 14°-18°30' | 85 | 473-1026 | 5.5 | 0 | 4400 | |
FLG-12 | 1200 | 6 | 6500 | 1372 | 14°-18°30' | 155 | 1170-1600 | 5.5 | 1.5 | 8800 | |
FLG-15 | 1500 | 2.5-6 | 8265 | 1664 | 14°-18°30' | 235 | 1140-2740 | 7.5 | 2.2 | 11680 | |
FLG-20 | 2000 | 3.6-5.5 | 8400 | 2200 | 14°-18°30' | 400 | 3890-5940 | 11/15 | 3 | 20450 | |
FLG-24 | 2400 | 3.64 | 9130 | 2600 | 14°-18°30' | 580 | 6800 | 15 | 3 | 25650 | |
FLG-30 | 3000 | 3.2 | 12500 | 3200 | 14°-18°30' | 890 | 11650 | 22 | 4 | 37000 | |
高堰式 双螺旋 | 2FLG-12 | 1200 | 6 | 6500 | 2600 | 14°-18°30' | 310 | 2340-3200 | 5.5×2 | 1.5×2 | 15840 |
2FLG-15 | 1500 | 2.5-6 | 8250 | 3200 | 14°-18°30' | 470 | 2280-5480 | 7.2×2 | 2.2×2 | 22100 | |
2FLG-20 | 2000 | 3.6-5.5 | 8400 | 4280 | 14°-18°30' | 800 | 7780-11880 | 11×2 15×2 | 3×2 | 36400 | |
2FLG-24 | 2400 | 3.67 | 9130 | 5100 | 14°-18°30' | 1160 | 13600 | 30 | 3×2 | 45874 | |
2FLG-30 | 3000 | 3.2 | 12500 | 6300 | 14°-18°30' | 1785 | 23300 | 45 | 4×2 | 73030 | |
