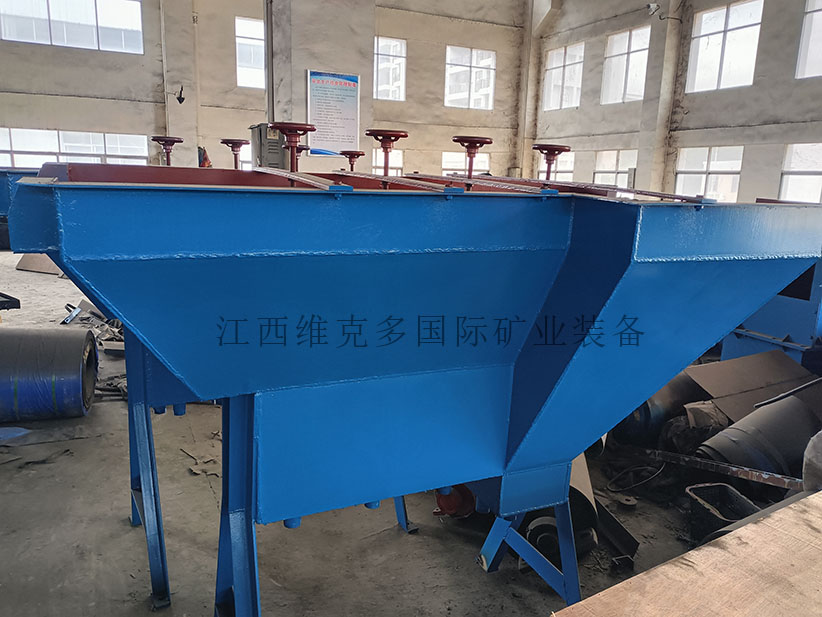

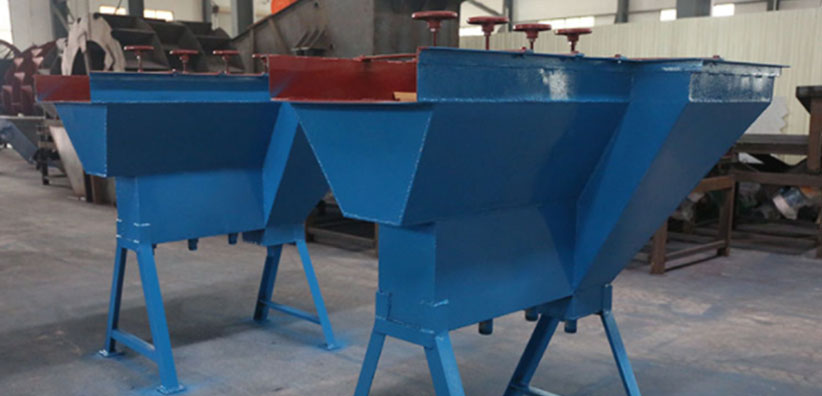

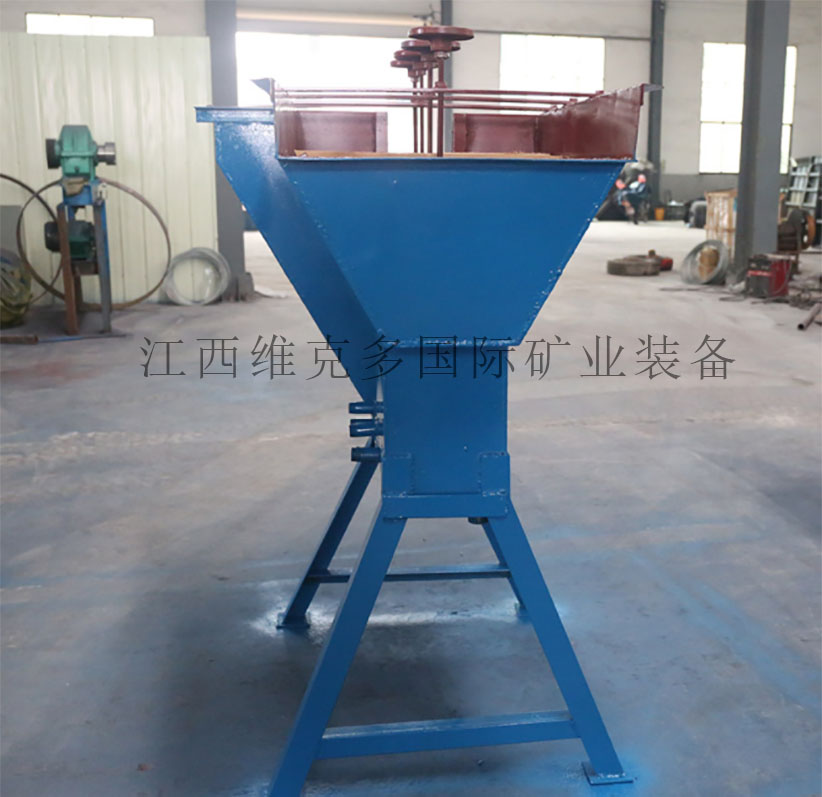

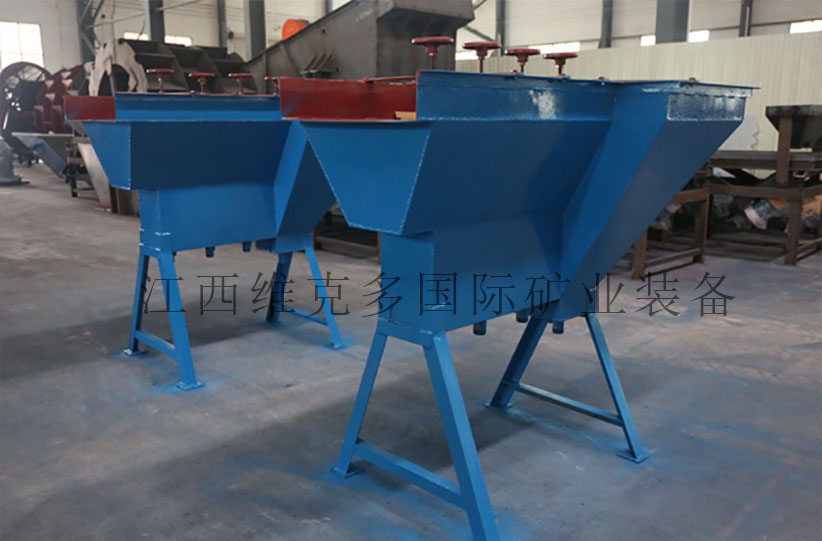

水力分级机（又称水力分级箱）是一种利用矿粒在水中的沉降速度差异实现高效分级的设备，广泛应用于钨矿、锡矿、石英砂等矿物的分级。水力分级机通过筛板设计创造干涉沉降条件，将混合矿粒按粒度和比重精准分离，获得从粗到细的各级产物。
水力分级机的工作原理:水力分级是矿粒在水中按沉降速度差,进行分级的一种设备。水力分级机工作时，矿浆由一侧给入，依次进到各室中，各室的上升水速逐渐减小，由此得到由粗到细的各级产物。水力分级机不仅按粒度分级,同时也按比重进行分级。

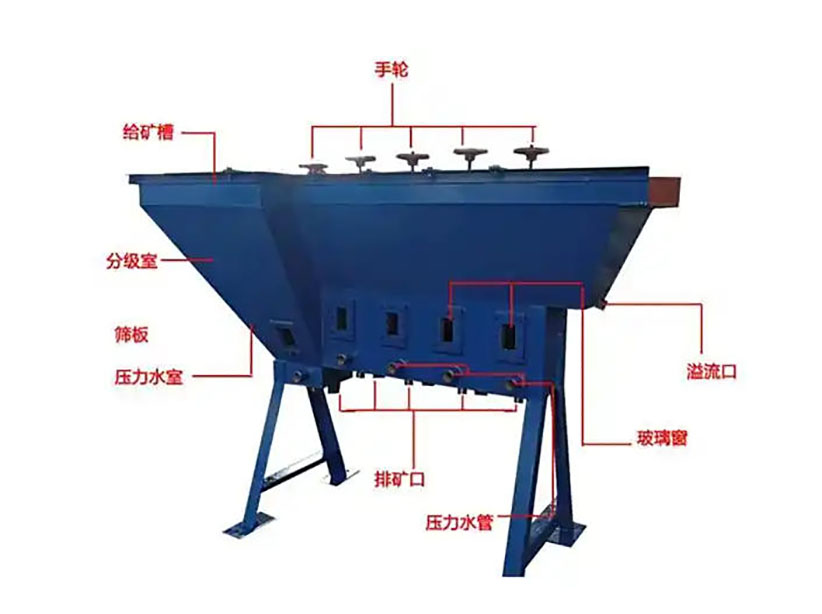

1、水力分级机采用多室分级结构，各室水流速度逐级递减，确保矿粒按沉降速度分层，提升分级效率。
2、水力分级机无需动力，维护成本低，运行稳定可靠，占地面积小，便于选厂配置。
3、维克多水力分级机采用创新筛板设计，减少水流扰动，提高分级精度。
型号 | YX-200 | YX-300 | YX-400 | YX-600 | YX-800 |
阻砂条数量（条） | 11 | ||||
阻砂条长度mm | 180 | 280 | 380 | 590 | 790 |
排矿管径（mm） | 25 | ||||
上升水压(kg/cm2) | 1-2 | ||||
给矿粒度（mm） | 2-3 | ||||
给矿浓度（%） | 20-25 | ||||
耗水量（m/t） | 2-3 | ||||
外形尺寸（L×W×H）(mm) | 800×200 ×1000 | 800×300 ×1000 | 800×400 ×1000 | 800×600 ×1000 | 800×800 ×1000 |
重量（kg） | 0.107 | 0.124 | 0.148 | 0.178 | 0.214 |
